産品介紹
衛生級止回閥的應用
當閥杆下部的壓力超過閥杆上面的壓力以及彈簧力時，止回閥就開啓。
當閥杆上、下壓力平衡時，閥門就會關閉。
一個更高的逆向壓力會作用于閥杆使其關閉。
ZCF止回閥有兩種結構形式：

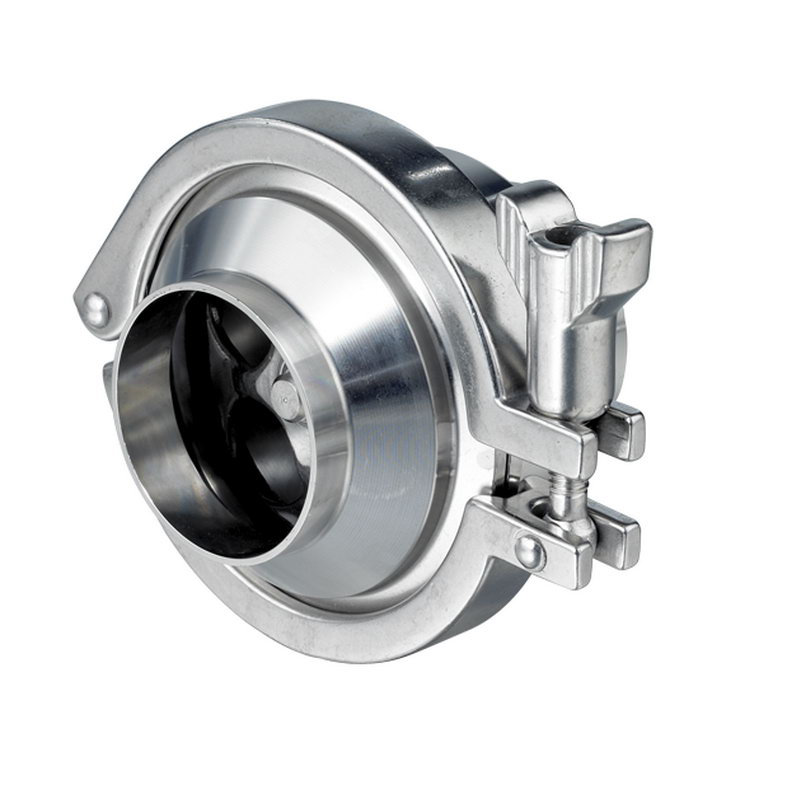

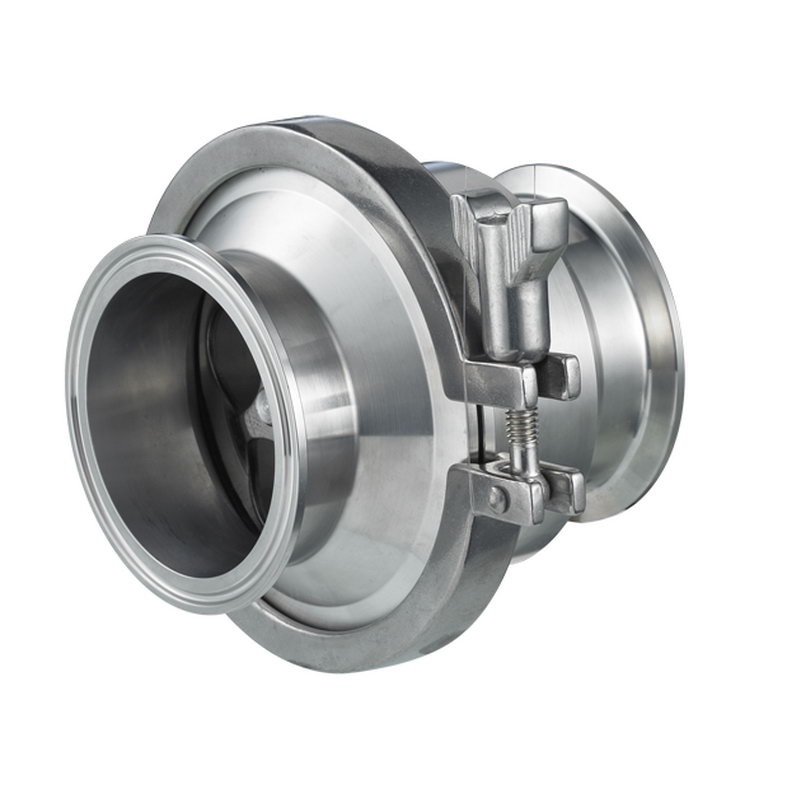

ZCF止回閥采用卡箍式連接方式，其特點是經濟适用，是食品行業應用較爲廣泛的。
ZCF-2止回由加厚閥體及兩片法組成，其特點是安裝拆裝方便。
衛生級止回閥的工作原理
ZCF系列止回閥用于不鏽鋼管道系統内，以達到防止流體回流的目的。
金屬材質 | 與産品接觸的部件 |
304L/316L(1.4307/1.4404)
鍛造 |
不與産品接觸的部件 | 304(1.4301) | |
可提供EN 10204 3.1B證書 | ||
密封材質 | 标配 |
EPDM |
選配 | FPM 、NBR/PTFE、Silicone | |
采用進口密封材料，所有密封材質符合FDA 177.2600 | ||
溫度 | 連續工作溫度 | -20~+135℃(EPDM) |
滅jun溫度 | 150℃(max 20min) | |
壓力 | 開啓壓力 | ≈0.08bar |
Z大工作壓力 | 10bar | |
表面處理 | 内表面處理 | Ra≤0.8μm |
外表面處理 | Ra≤1.6μm | |
連接 | 連接标準 | 焊接端: DIN 11850 系列2 |
焊接端: Inch管徑标準 | ||
連接方式:焊接、快裝、螺紋、法蘭 | ||

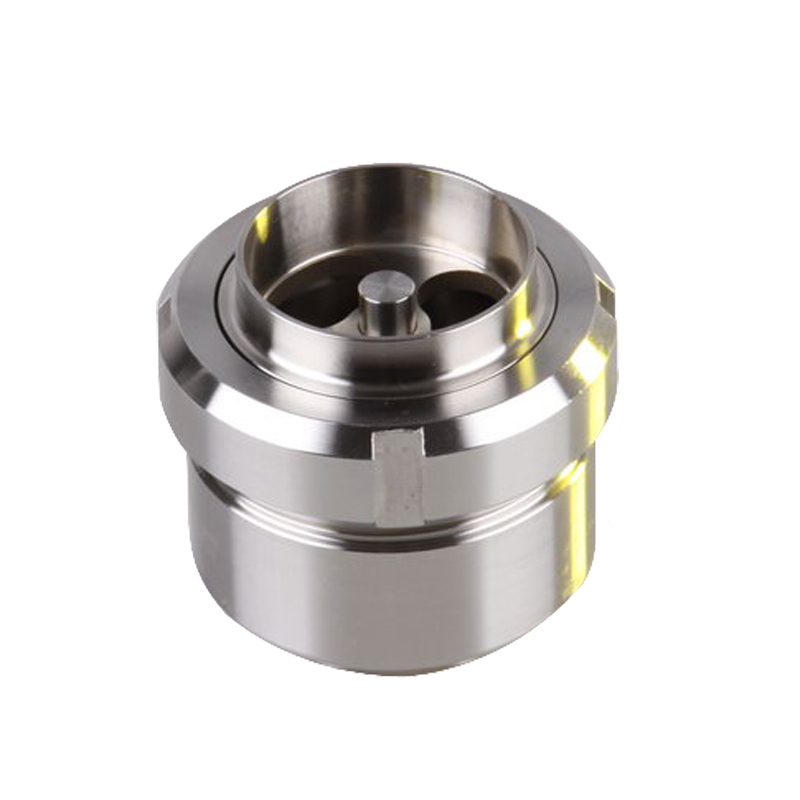

卡箍-螺紋式
尺寸(mm)
| 3A | ||||
|---|---|---|---|---|
| Size | A | B | C | D |
| 1.0" 1.5" | 22.1 34.8 | 37.13 ACME 8TPI 50.65 ACME 8TPI | 46 46 | 67 67 |
| 2.0" 2.5" | 47.5 60.2 | 64.16 ACME 8TPI 77.67 ACME 8TPI | 47 50 | 68 71 |
| 3.0" 4.0" | 72.9 97.38 | 91.19 ACME 8TPI 119.25 ACME 6TPI | 51 60 | 72 72 |
| DIN | ||||
| DN25 DN32 | 26 32 | Rd52×1/6" Rd58×1/6" | 60 60 | 81 81 |
| DN40 DN50 | 38 50 | Rd65×1/6" Rd78×1/6" | 60 61 | 81 82 |
| DN65 DN80 | 66 81 | Rd95×1/6" Rd110×1/4" | 63 63 | 84 84 |
| DN100 | 100 | Rd130×1/4" | 68 | 89 |
| SMS | ||||
| 25 38 | 22.5 35.5 | RD40×1/6" RD60×1/6" | 53 58 | 74 79 |
| 51 63.5 | 48.5 60.5 | RD70×1/6" RD85×1/6" | 58 62 | 79 83 |
| 76 101.6 Min | 72.9 97.6 | RD98×1/6" RD125×1/4" | 66 72 | 83 83 |
| 101.6 Max | 97.6 | RD132×1/6" | 72 | 83 |
