産品詳情
無菌衛生級隔膜閥
所屬分類：衛生級隔膜閥

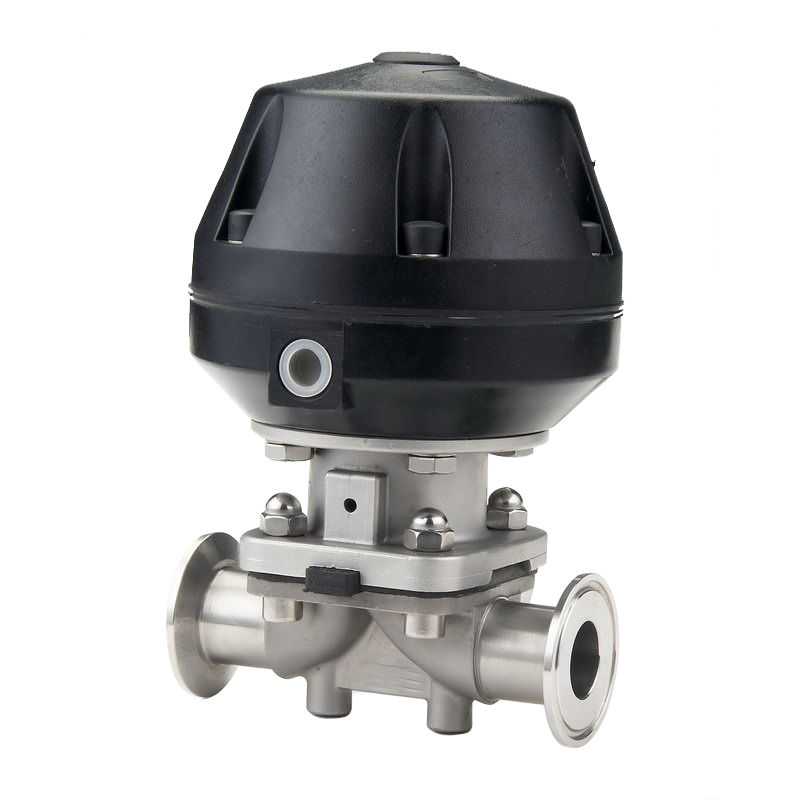

GMFCF型無菌衛生級隔膜閥既可通過一個氣動頭進行遙控操作，也可以通過一個手柄進行手動操作。非常适用于管道流體的控制和開/關的任務。廣泛應用于衛生級的釀酒，乳制品，飲料等食品工業中以及無菌工況的制藥領域。
0577-86999096
産品介紹
衛生級隔膜閥的工作原理：
閥體和膜片的緊密配合提供閥體密封和閥座密封，确保了管道内部和外部環境完全隔絕，所以該閥門适用于無菌過程。
GMFCF型衛生級隔膜閥開啓和關閉是由閥杆的上下運動來實現。當閥杆處于上位時，球形膜片向上彎曲閥門形成導通狀态。當閥杆由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。

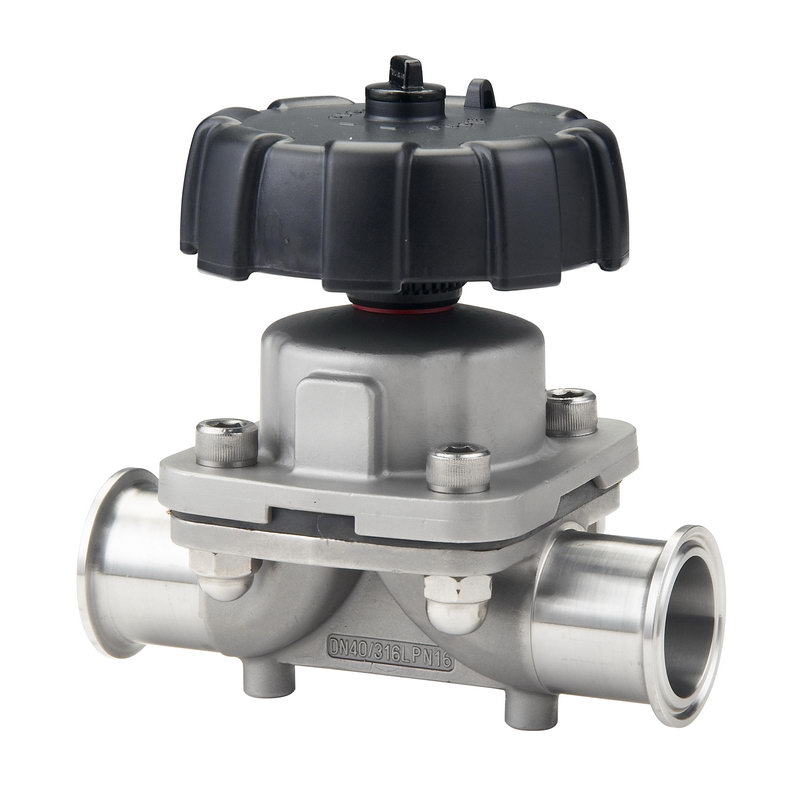

該閥門可手動操作,也可氣動操作，還可以通過智能控制器控制。
金屬材質 | 與産品接觸的部件 | 316L(1.4404)
鍛制 |
不與産品接觸的部件 | 304(1.4301) | |
密封材質 | 标配 | PTFE/EPDM複合膜片 |
選配 | EPDM、Silicone、FPM | |
溫度 | 連續工作溫度 | -20~+135℃(PTFE/EPDM) |
滅jun溫度 | 150℃(Max20min) | |
壓力 | 工作壓力 | 0~10bar |
控制氣源壓力 | 5~8bar | |
表面處理 | 内表面處理 | Ra≤0.4μm(鏡面抛光或電子抛光) |
外表面處理 | 噴丸處理 | |
連接 | 連接标準 | 焊接端:
DIN
11866
系列1 |
焊接端:
DIN11866系列3 | ||
連接方式:
焊接.螺紋.快裝.法蘭 | ||
選配 | 智能控制器 | 24V DC |
1個電磁閥 | ||
位置傳感器 | 24V DC | |
2隻NPN或PNP位置傳感器 | ||
無菌隔膜閥根據其結構特點：推薦30角度安裝,有利于閥門清洗後完全排洩,不易造成液體滞留閥門内部。

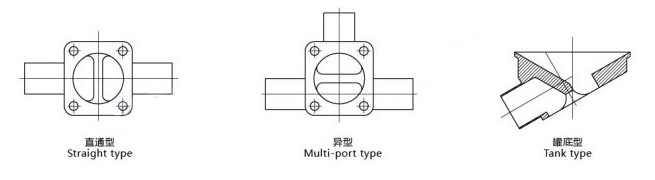

衛生級隔膜閥結構形式：
可根據客戶需求定做各種結構形式
