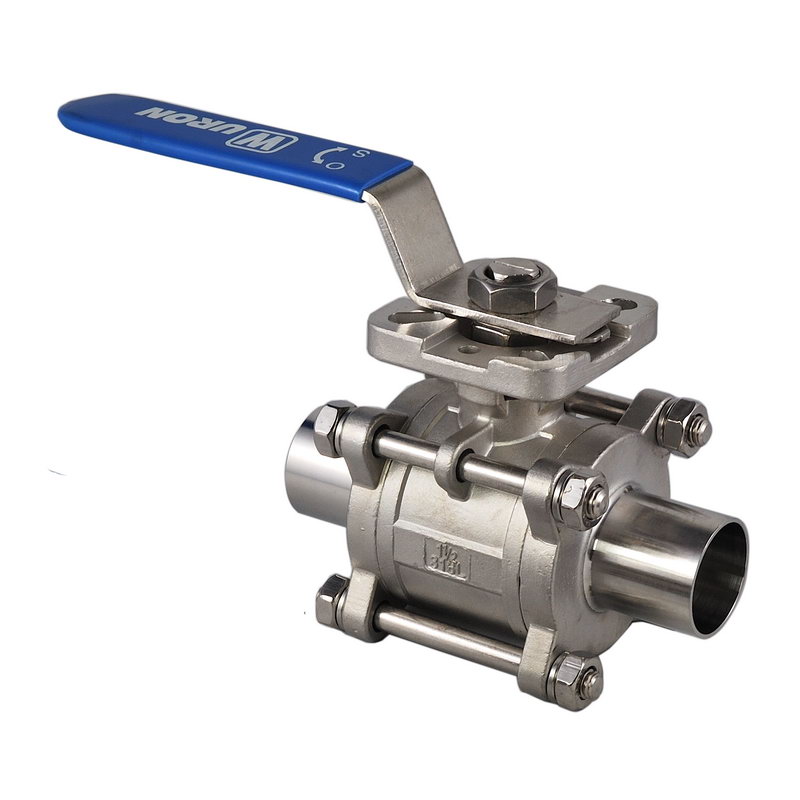

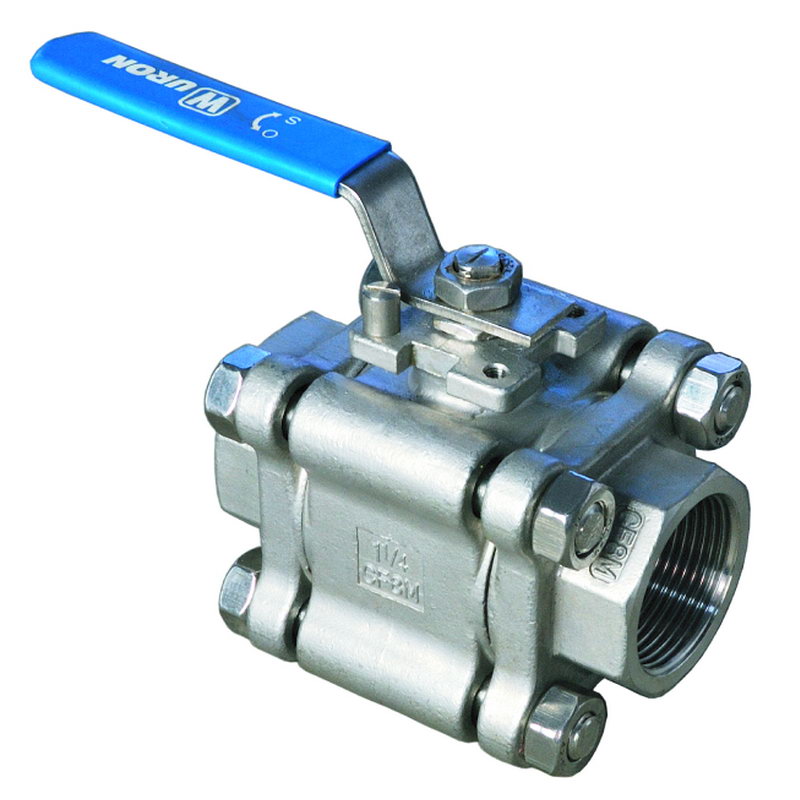

手動衛生級球閥

一款衛生型球閥，用于物料輸送。這種閥門的應用範圍包括食品，飲料加工，以及制藥和化學工業等領域。

完全貫通的閥門腔設計不會産生任何流體阻力。因此使得QF5型閥門成爲用來處理黏性或含有顆粒物的流體的選擇。

0577-86999096

産品介紹

衛生級球閥工作原理

一隻帶有貫通腔的準确制造的球體被放置在閥門體内的兩塊法蘭和兩片PTFE閥門座之間。一個閥門軸芯經90°旋轉可作用于該球體，因而能夠開啓或關閉閥門。

同時可增加閥座清洗接頭,對球閥閥腔進行清洗,由排洩孔排出。

CFQF型衛生級球閥是通過一隻氣動頭進行操作，或者是通過一個手柄即可進行手動操作。

CFQF型系列衛生級球閥有三種結構：

CFQF-1型衛生級球閥閥爲三片式結構，由兩片法蘭，閥體及兩個PTFE閥座構成。采用螺栓安裝。可增加閥座清洗接頭,對球閥閥腔進行清洗,由排洩孔排出.

CFQF-2型衛生級球閥爲三通球閥，結構形式有T型及L型兩種。由閥體，閥蓋及PTFE閥座構成,采用螺紋安裝方式。

CFQF-3型衛生級球閥爲兩片式結構，由閥體，接頭及兩個PTFE閥座構成，采用卡箍式安裝。可增加閥座清洗接頭,對球閥閥腔進行清洗,由排洩孔排出.

衛生級球閥技術參數

金屬材質	與産品接觸的部件	304L/316L(1.4307/1.4404) 鍛造 304L/316L(1.4307/1.4404) Forged
	不與産品接觸的部件	304(1.4301)
	可提供EN 10204 3.1B證書
密封材質	标配	EPDM/PTFE
密封材質	選配	FPM/PTFE，HNBR/PTFE，Silicone/PTFE
溫度	連續工作溫度	-20~+135℃(EPDM)
溫度	滅jun溫度	150℃(max 20min)
壓力	工作壓力	0~5bar(standard)
壓力	控制氣源壓力	5~8bar
表面處理	内表面處理	Ra≤0.8μm
表面處理	外表面處理	亞光
連接	連接标準	焊接端: DIN 11850 系列2
	連接标準	焊接端: Inch管徑标準
	連接方式:焊接、快裝、螺紋等常用連接方式
